一圖看懂螺桿式空氣壓縮機氣路圖解

螺桿式空氣壓縮機是一種在工業領域廣泛應用的壓縮機，在使用螺桿式空氣壓縮機之前，了解其氣路流程至關重要。螺桿式空氣壓縮機的氣路流程一般分為 3個部分：吸氣、壓縮和排氣。

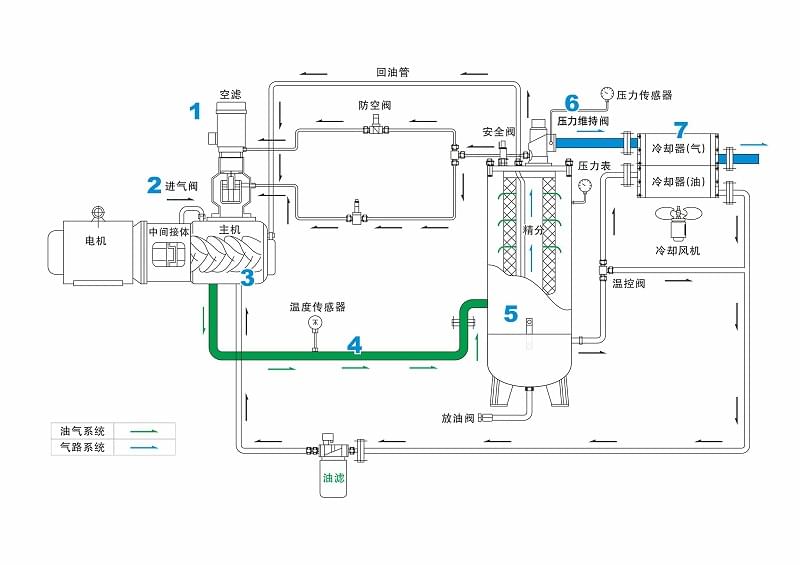

螺桿式空氣壓縮機的氣路流程：

1.空氣通過空濾，過濾雜質和灰塵；（進氣過濾）

2.由進氣控制閥，進入主機；（進氣控制）

3.在壓縮過程中，與噴入的專用冷卻液混合；（氣體壓縮）

4.油氣混合氣體，從壓縮腔排入油氣分離器；（油氣混合）

5.此時壓縮排除的含油氣體中，絕大部分的油介質會被分離；（油氣分離）

6.當空氣被壓縮到設定壓力值時，會通過壓力維持閥排出；（氣體排出）

7.進入冷卻器內進行冷卻散熱，末了排入使用系統。（氣體冷卻）

總而言之，了解螺桿式空氣壓縮機的氣路流程是非常必要的，不僅可以幫助我們更好地使用和維護設備，還可以提高我們的工作效率和生產效益。
